SiLM9714

带宽共模电流检测放大器的4路智能半桥栅极驱动器

样片申请

SiLM9714-AQ brief Datasheet

产品概述

产品特性

安规认证

典型应用图

产品概述

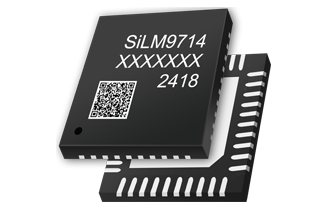

SiLM9714是一款专为驱动多种电机或负载设计的高度集成多通道门极驱动器。产品集成了4路半桥驱动、电源管理、电流检测放大器以及保护监控功能，显著简化了系统结构，缩减了体积，并实现了成本优化。其采用的智能门极驱动架构，不仅能精确管理死区时间、调控斜率，还优化了传输延时，同时支持PWM与SPI多种输入控制模式，提升了操作的灵活性与便捷性。此外，SiLM9714配备了宽共模电流检测放大器，支持高边、低边和相间采样，确保电流准确检测的同时还集成了多重保护特性，为系统的稳定运行提供坚实保障。独特的QFN封装设计，底部附带散热盘，进一步增强了客户应用系统的热管理性能，确保了在各种应用场景下的高效稳定运行。SiLM9714凭借其卓越的性能与高度的集成性，广泛应用于车身域控、座椅调节、门窗控制以及尾门管理等众多领域。

产品特性

4通道半桥驱动
· 4.9V~37V(40V绝对最大值)工作范围
· 4个带输出映射的PWM输入
· 支持100% PWM调节的3倍电荷泵设计
· 支持半桥，全桥和SPI控制模式

智能多级驱动架构
·可调节的输出斜率控制
· 自适应传输延时控制
· 50uA~62mA可编程的拉电流和灌电流
· 集成死区时间握手功能

2路宽共模电流检测放大器
· 支持相间，高边和低边检测
· 可调节的增益：10倍,20倍,40倍,80倍

SPI接口
· 配置和诊断
· 最高支持10MHz

集成各种保护功能
· 控制驱动关断引脚（DRVOFF）
· 低静态电流的电机制动功能引脚（BRAKE）
· 电源和稳压器电压监控器
· MOSFET VDS过流检测器
· MOSFET VGS门极故障监测器
· 负载开路和短路的离线诊断模式
· 过温警告和过温关断功能
· 开门狗定时器
· 故障检测引脚（nFault）

安规认证

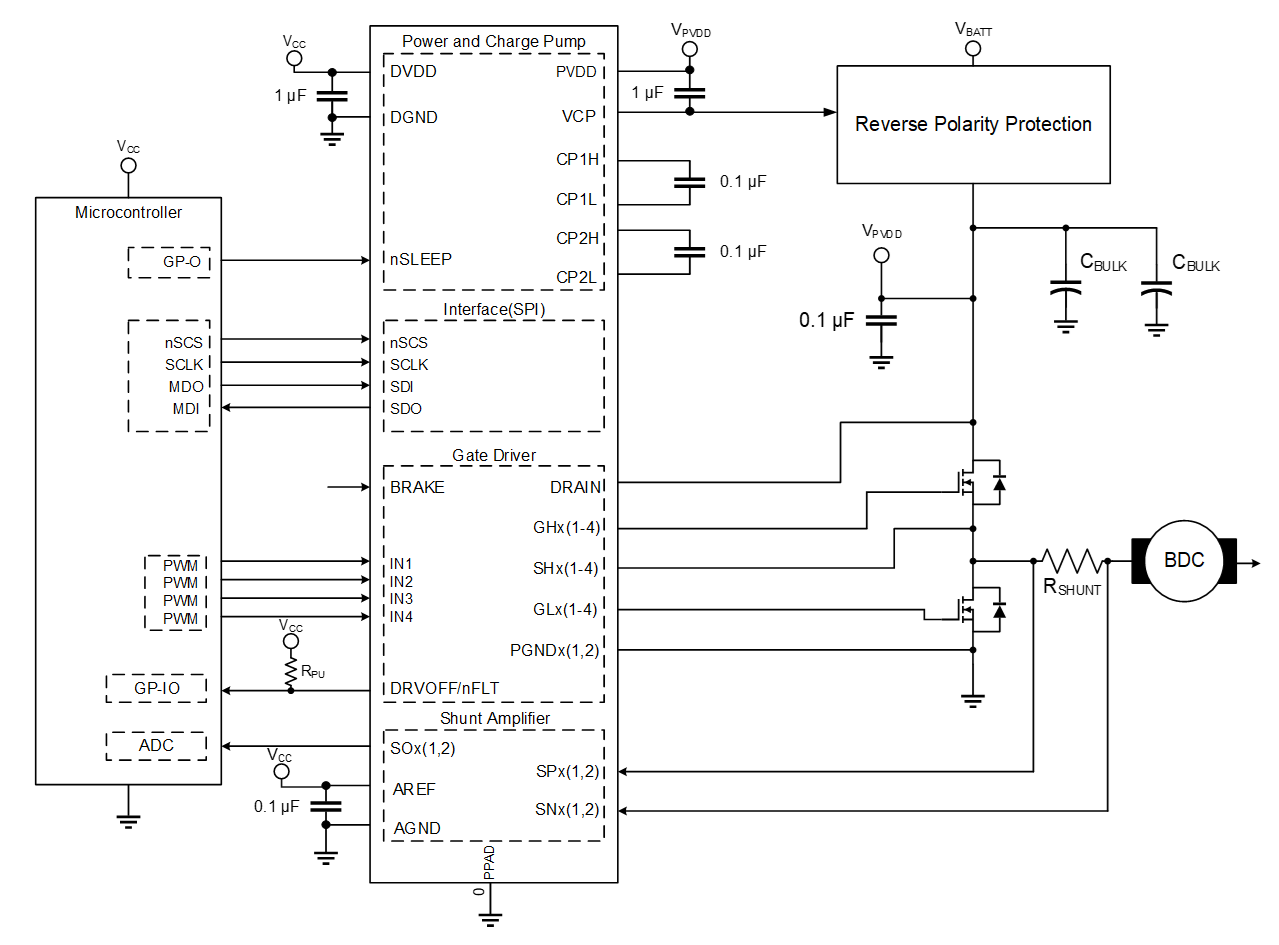

典型应用图

产品参数表

展开过滤器

Part Number	Number of Half Bridge	VS (Min) (V)	VS (Max) (V)	Sleep Current (uA)	Current Sense Amplifier	PWM Input	Control Mode	Control Interface	Operating Temp （℃）	Package	Packing Qty.
SiLM9714SET-AQ	4	4.9	37	2.42	2	4	Independent, PH/EN, PWM	SPI	-40 ~ 125	QFN6x6-40	Reel/2500
SiLM9714SEV-AQ	4	4.9	37	2.42	2	4	Independent, PH/EN, PWM	SPI	-40 ~ 125	QFN8x8-56	Reel/2000
